Ürün ailesi

Bağlantı Elemanları

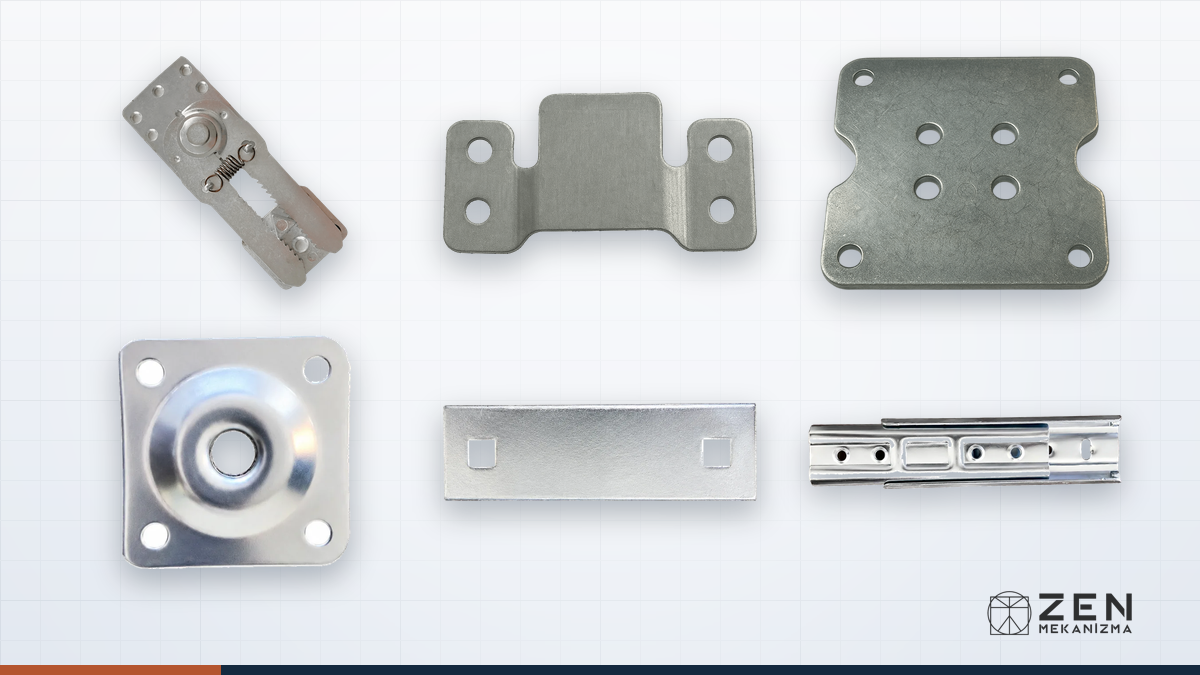

Köşe koltuk, kanepe ve mobilya üreticileri için altı bağlantı parçası: köşe takımı modüllerini birleştiren iki parça, ayağı gövdeye bağlayan iki plaka, bağlantı pulu ve kol kızağı. Bu sayfada hangisinin ne iş gördüğünü, iki köşe birleştiricinin nerede ayrıldığını ve teklif isterken hangi bilgiyi yazmanız gerektiğini bir arada bulursunuz.

Hangisi ne iş görür?

Köşe takımı modüllerini birleştirenler

Köşe koltuk takımlarında iki oturma modülünü birbirine kilitler; ikisi de modül iskeletine vidalanır ve modüller vida sökmeden ayrılır. Çalışma biçimleri farklıdır: metal köşe birleştiricide (krokodil, timsah) yaylı tırnak dişlerin üzerinden geçer ve bırakılan kademede tutar; kelepçe sacında hareketli parça yoktur, karşılıklı vidalanan iki parçanın yükseltilmiş gövdeleri birbirine geçer. Kaç adet gerektiği, takımdaki birleşme noktası sayısına göre belirlenir.

Ayağı gövdeye bağlayanlar

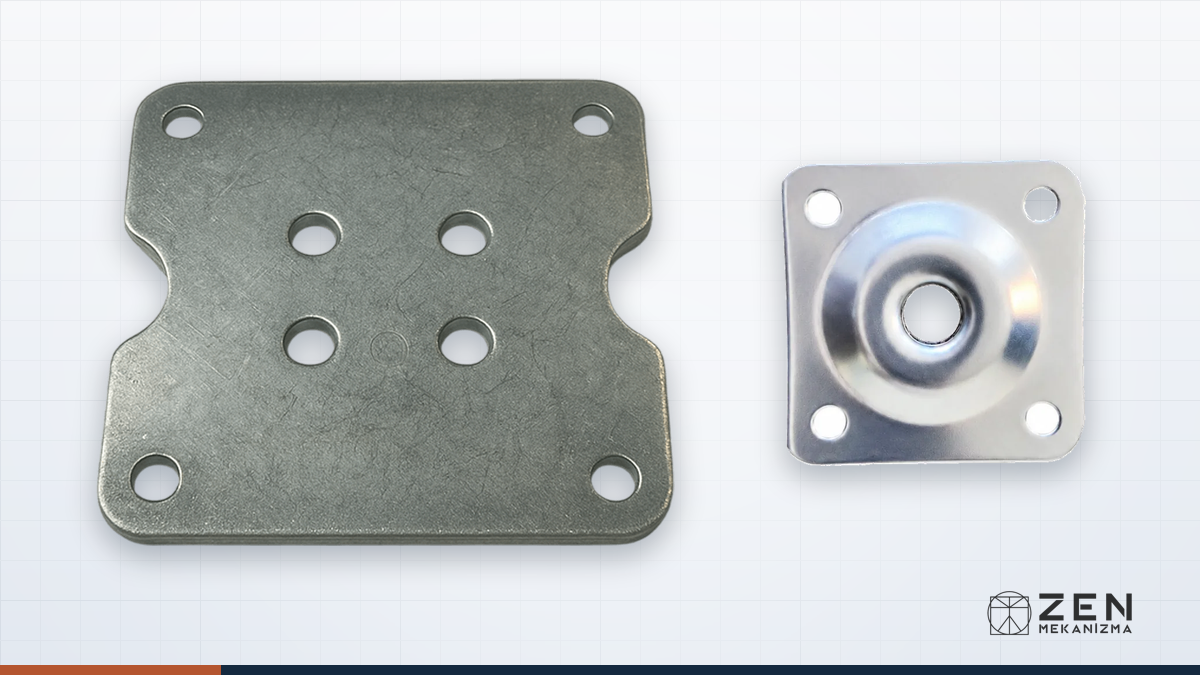

Mobilya ayağını gövdeye bağlar ve ayağa gelen yükü tek bir vida noktası yerine plaka yüzeyi boyunca gövdeye aktarır; sunta ve MDF gövdelerde vida yuvasının genişlemesini ve ayağın gevşemesini bu önler. Ayak bağlantı sacı ayağın gövdeye hangi açıyla bağlanacağını da belirler; ayak tabla vazo sacı vidalı ayaklar içindir: ayak, ortadaki dişli kovana vidalanır (M8 ya da M10).

Bağlantı pulu

İki gövdeyi ya da profili bağlarken vidanın altına gelen düz sac plakadır. Kare delikler kare boyunlu cıvatanın dönmesini engeller; cıvatayı karşı taraftan anahtarla tutmak gerekmez, montaj tek taraftan yapılır. Yükü vida başının dar alanı yerine plaka yüzeyine yayar.

Bağlantı Pulu ZM6-010

Kol kızağı

İç içe geçen iki profilden oluşan bir ray: bir parça düz bir hat boyunca kayar, profiller arasındaki bilyalar sürtünmeyi azaltır; hareket takılmadan ve sessiz olur. Kanepe kollarının ve yatak başlıklarının kızak geçirilerek sökülüp takılmasında kullanılır; çekmecelerin düz bir hat boyunca açılmasını da sağlar. 12–19 cm arası boylarda üretilir. Sektörde kol kavrama kızağı diye de geçer.

Kol Kızağı ZM6-009

Metal köşe birleştirici mi, kelepçe sacı mı?

İkisi de köşe takımında iki modülü birbirine kilitler ve aynı yerlerde kullanılır: köşe takımları, modüler kanepeler, sökülüp yeniden kurulan oturma grupları. Ayrıldıkları yer kilidin nasıl çalıştığıdır.

Özellik	Metal Köşe Birleştirici	Kelepçe Sacı
Ürün Kodu	ZM6-006	ZM6-008
Diğer adı	krokodil, timsah köşe birleştirici	koltuk bağlantı aparatı
Nasıl kilitler	Yaylı tırnak dişlerin üzerinden geçer, bırakılan kademede tutar, ters yönde kilitlenir	Karşılıklı iki parçanın yükseltilmiş gövdeleri birbirine geçer; hareketli parça yok
Nasıl ayrılır	Tırnak son dişi geçince boşa çıkar; alet ve vida sökmek gerekmez	Üstteki modül kaldırılınca ayrılır; vida sökmek gerekmez
Montaj	Delikli plaka modül iskeletine vidalanır	İki parça, biri yukarı biri aşağı bakacak şekilde aynı hizada vidalanır
Birleşme noktası başına	bir set	bir çift
Malzeme	çelik	çelik

Metal köşe birleştiricinin kazancı kademedir: modüller bırakıldığı kademede tutulur; kullanılmadığında sağa ya da sola çevrilerek gizlenir.
Kelepçe sacının kazancı sadeliktir: yay ve dişli çene yoktur, kilit iki parçanın geçmesinden oluşur.
Hangisinin uygun olduğu projeye bağlıdır; takımın modül düzenini anlatırsanız birlikte belirleriz.

Ürünü incele

Teklif Al

Teklif isterken bunları yazın

Ürün ve kodu — örneğin Kelepçe Sacı (ZM6-008).
Köşe takımında kaç birleşme noktası olduğu; her noktaya bir set ya da bir çift gider.
Ayak bağlantısında ayağın gövdeye hangi açıyla bağlanacağı; vidalı ayakta vida ölçüsü (M8 ya da M10).
Kol kızağında istediğiniz boy ve adet.
Standart dışı ölçü ya da yüzey işlemi soruyorsanız ölçülü çizim veya elinizdeki parçanın fotoğrafı.
Teslimat yeri: il, yurt dışıysa ülke.

Ölçü ve adet bilgisiyle yazın; aynı gün dönüş yapıyoruz.
